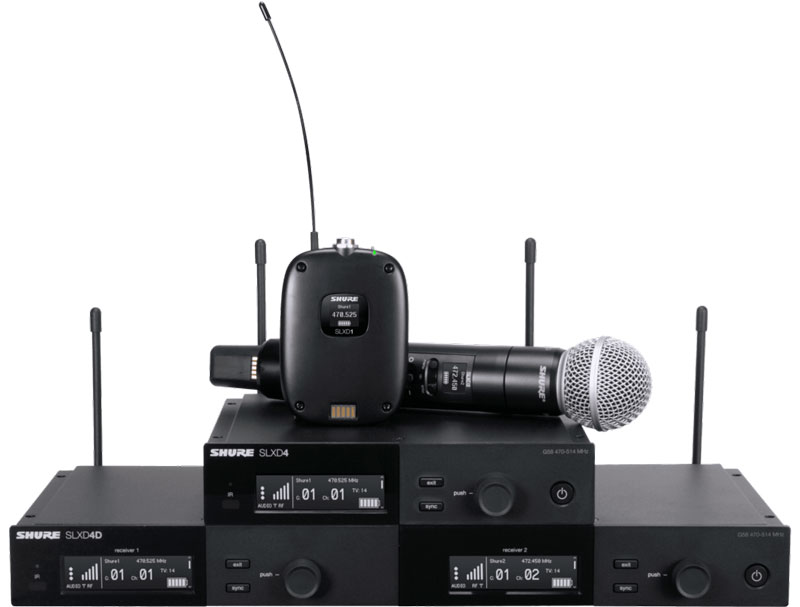

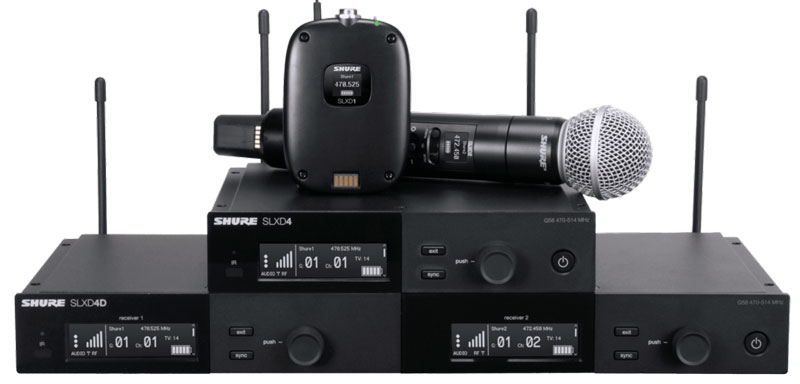

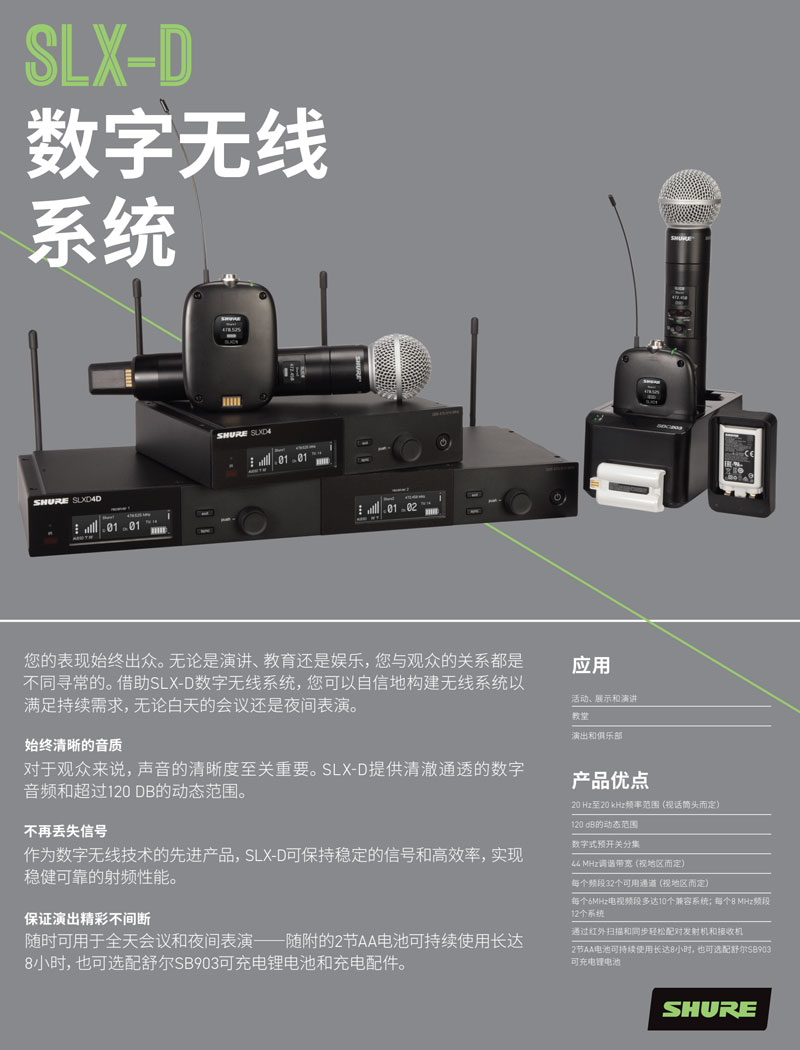

SLX-D数字无线系统

您的表现始终出众。无论是演讲、教育还是娱乐，您与观众的关系都是不同寻常的。借助SLX-D数字无线系统，您可以自信地构建无线系统以满足持续需求，无论白天的会议还是夜间表演。

始终清晰的音质

对于观众来说，声音的清晰度至关重要。 SLX-D提供清澈通透的数字音频和超过120 DB的动态范围。

不再丢失信号

作为数字无线技术的优良产品， SLX-D可保持稳定的信号和效率好，实现稳健优良的射频性能。

保护演出精彩不间断

随时可用于全天会议和夜间表演----随附的2节AA电池可持续使用长达8小时，也可选配舒尔等903可充电锂电池和充电配件。

应用

活动、展示和演讲

教堂

演出和俱乐部

产品优点

20 Hz至20 kHz频率范围（视话筒头而定）

120 dB的动态范围

数字式预开关分集

44 MHz调谐带宽（视地区而定）

每个频段32个可用通道（视地区而定）

每个6MHz电视频段多达10个兼容系统；每个8 MHz频段12个系统

通过红外扫描和同步轻松配对发射机和接收机

2节AA电池可持续使用长达8小时，也可选配舒尔等903可充电锂电池

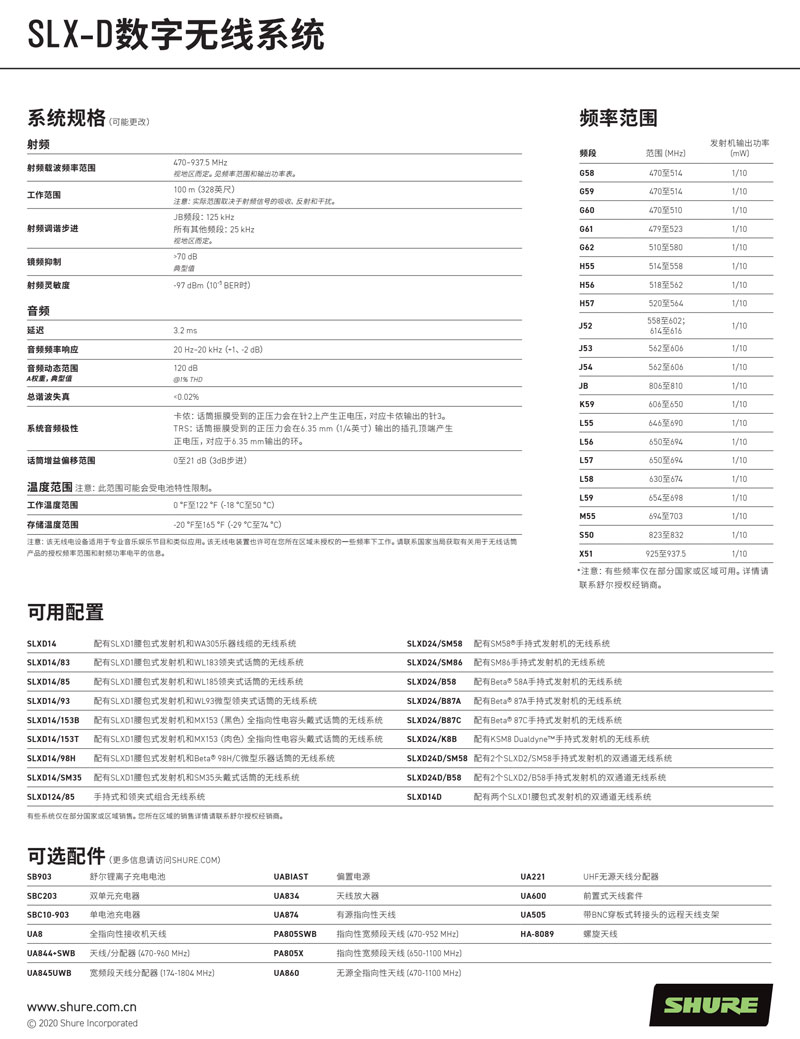

SLX-D数字无线系统

系统规格（可能更改）

射频

射频载波频率范围：470–937.5 MHz视地区而定。见频率范围和输出功率表。

工作范围：100 m（328英尺）注意：实际范围取决于射频信号的吸收、反射和干扰。

射频调谐步进

JB频段： 125 kHz

所有其他频段： 25 kHz视地区而定。

镜频阻止：>70 dB

典型值

射频灵敏度：-97 dBm（10-5 BER时）

音频

延迟：3.2 ms

音频频率响应：20 Hz–20 kHz（+1、 -2 dB）

音频动态范围：120 dB

A权重，典型值：@1% THD

总谐波失真：<0.02%

系统音频极性：

卡侬：话筒振膜受到的正压力会在针2上产生正电压，对应卡侬输出的针3。

TRS：话筒振膜受到的正压力会在6.35 mm（1/4英寸）输出的插孔优品产生正电压，对应于6.35 mm输出的环。

话筒增益偏移范围 0至21 dB（3dB步进）

温度范围：注意：此范围可能会受电池特性限制。

工作温度范围：0 °F至122 °F（-18 °C至50 °C）

存储温度范围：-20 °F至165 °F（-29 °C至74 °C）

注意：该无线电设备适用于专注服务音乐娱乐节目和类似应用。该无线电装置也许可在您所在区域未授权的一些频率下工作。请联系家园当局获取有关用于无线话筒

产品的授权频率范围和射频功率电平的信息。

频率范围

频段 范围 (MHz)

发射机输出功率(mW)

G58 470至514 1/10

G59 470至514 1/10

G60 470至510 1/10

G61 479至523 1/10

G62 510至580 1/10

H55 514至558 1/10

H56 518至562 1/10

H57 520至564 1/10

J52 558至602；

614至616 1/10

J53 562至606 1/10

J54 562至606 1/10

JB 806至810 1/10

K59 606至650 1/10

L55 646至690 1/10

L56 650至694 1/10

L57 650至694 1/10

L58 630至674 1/10

L59 654至698 1/10

M55 694至703 1/10

S50 823至832 1/10

X51 925至937.5 1/10

*注意：有些频率仅在部分家园或区域可用。详情请联系舒尔授权经销商。

可用配置

SLXD14 配有SLXD1腰包式发射机和WA305乐器线缆的无线系统

SLXD24/SM58 配有SM58®手持式发射机的无线系统

SLXD14/83 配有SLXD1腰包式发射机和WL183领夹式话筒的无线系统 SLXD24/SM86 配有SM86手持式发射机的无线系统

SLXD14/85 配有SLXD1腰包式发射机和WL185领夹式话筒的无线系统 SLXD24/B58 配有Beta® 58A手持式发射机的无线系统

SLXD14/93 配有SLXD1腰包式发射机和WL93微型领夹式话筒的无线系统 SLXD24/B87A 配有Beta® 87A手持式发射机的无线系统

SLXD14/153B 配有SLXD1腰包式发射机和MX153（黑色）全指向性电容头戴式话筒的无线系统

SLXD24/B87C 配有Beta® 87C手持式发射机的无线系统

SLXD14/153T 配有SLXD1腰包式发射机和MX153（肉色）全指向性电容头戴式话筒的无线系统

SLXD24/K8B 配有KSM8 Dualdyne™手持式发射机的无线系统

SLXD14/98H 配有SLXD1腰包式发射机和Beta® 98H/C微型乐器话筒的无线系统 SLXD24D/SM58 配有2个SLXD2/SM58手持式发射机的双通道无线系统

SLXD14/SM35 配有SLXD1腰包式发射机和SM35头戴式话筒的无线系统 SLXD24D/B58 配有2个SLXD2/B58手持式发射机的双通道无线系统

SLXD124/85 手持式和领夹式组合无线系统

SLXD14D 配有两个SLXD1腰包式发射机的双通道无线系统

有些系统仅在部分家园或区域销售。

可选配件

等903 舒尔锂离子充电电池

UABIAST 偏置电源

UA221 UHF无源天线分配器

等C203 双单元充电器

UA834 天线放大器

UA600 前置式天线套件

等C10-903 单电池充电器

UA874 有源指向性天线

UA505 带BNC穿板式转接头的远程天线支架

UA8 全指向性接收机天线

PA805SWB 指向性宽频段天线 (470-952 MHz)

HA-8089 螺旋天线

UA844+SWB 天线/分配器 (470-960 MHz)

PA805X 指向性宽频段天线 (650-1100 MHz)

UA845UWB 宽频段天线分配器 (174-1804 MHz)

UA860 无源全指向性天线 (470-1100 MHz)

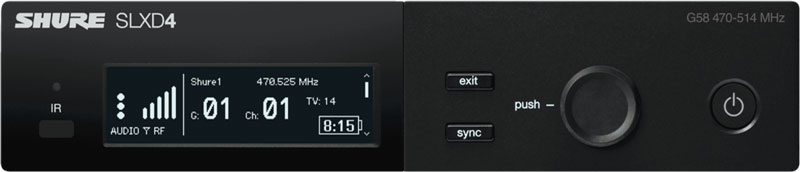

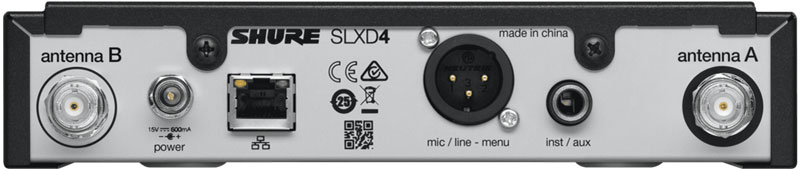

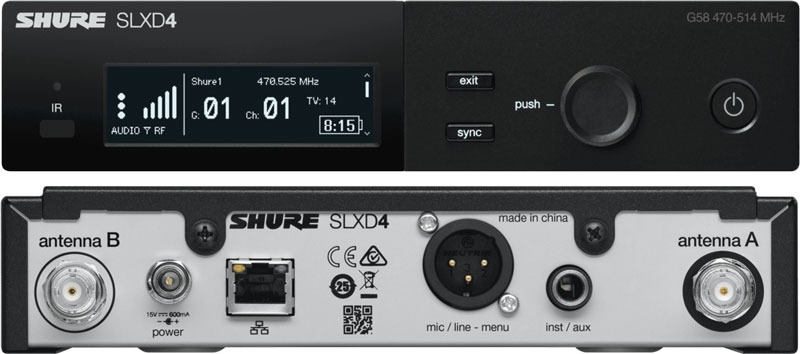

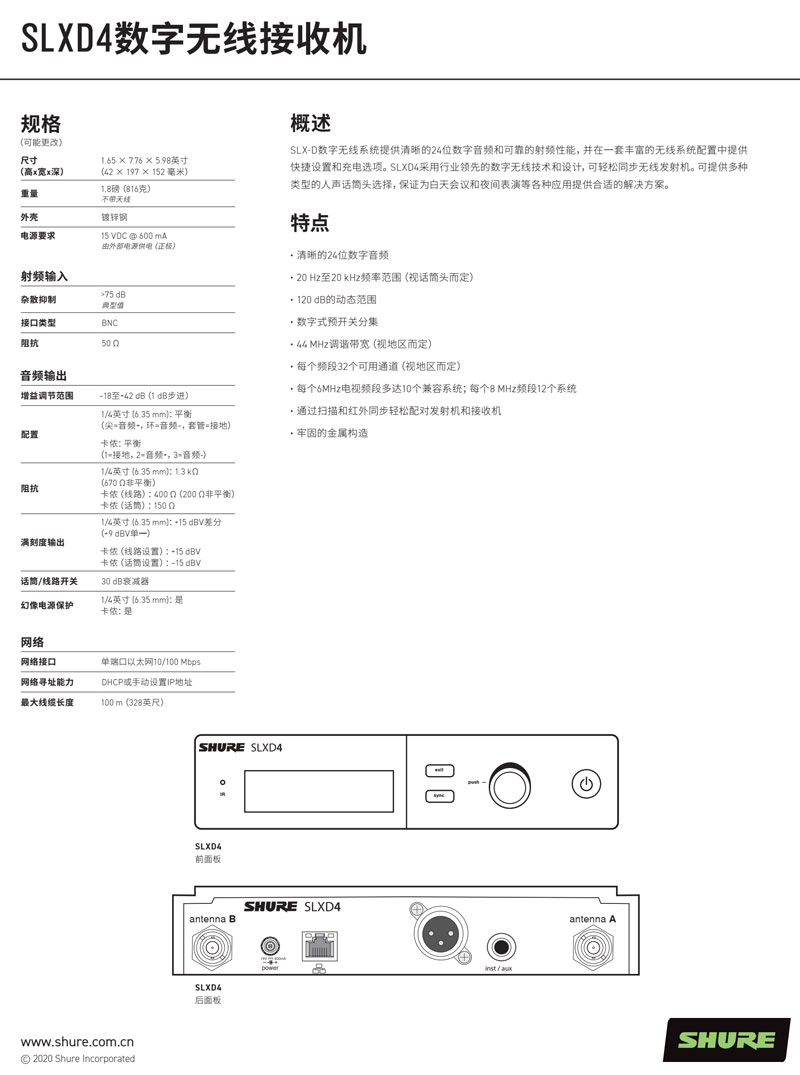

SLXD4数字无线接收机

概述

SLX-D数字无线系统提供清晰的24位数字音频和优良的射频性能，并在一套丰富的无线系统配置中提供速度适宜设置和充电选项。 SLXD4采用行业指引的数字无线技术和设计，可轻松同步无线发射机。可提供多种类型的人声话筒头选择，保护为白天会议和夜间表演等各种应用提供合适的解决方案。

特点

清晰的24位数字音频

20 Hz至20 kHz频率范围（视话筒头而定）

120 dB的动态范围

数字式预开关分集

44 MHz调谐带宽（视地区而定）

每个频段32个可用通道（视地区而定）

每个6MHz电视频段多达10个兼容系统；每个8 MHz频段12个系统

通过扫描和红外同步轻松配对发射机和接收机

牢固的金属构造

规格（可能更改）

尺寸（高x宽x深）：1.65 × 7.76 × 5.98英寸（42 × 197 × 152 毫米）

重量： 1.8磅（816克）不带天线

外壳：镀锌钢

电源要求：15 VDC @ 600 mA由外部电源供电（正极）

射频输入

杂散阻止：>75 dB典型值

接口类型：BNC

阻抗：50 Ω

音频输出

增益调节范围：–18至+42 dB（1 dB步进）

配置：1/4英寸 (6.35 mm)：平衡（尖=音频+，环=音频–，套管=接地）

卡侬：平衡（1=接地， 2=音频+， 3=音频-）

阻抗：1/4英寸 (6.35 mm)： 1.3 kΩ（670 Ω非平衡）

卡侬（线路）： 400 Ω（200 Ω非平衡）

卡侬（话筒）： 150 Ω

满刻度输出

1/4英寸 (6.35 mm)： +15 dBV差分（+9 dBV单一）

卡侬（线路设置）： +15 dBV

卡侬（话筒设置）： –15 dBV

话筒/线路开关：30 dB衰减器

幻像电源保护：1/4英寸 (6.35 mm)：是

卡侬：是

网络

网络接口：单端口以太网10/100 Mbps

网络寻址能力：DHCP或手动设置IP地址

大的线缆长度：100 m（328英尺）

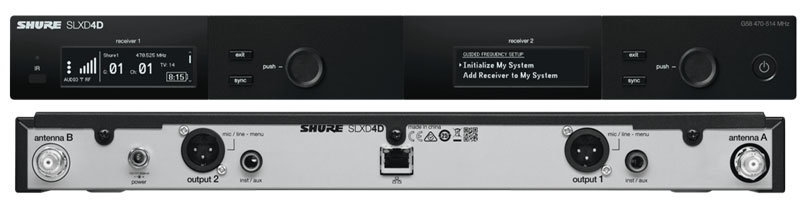

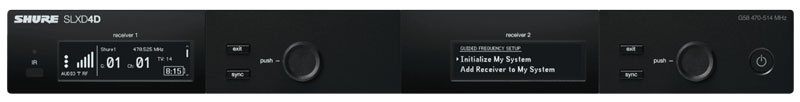

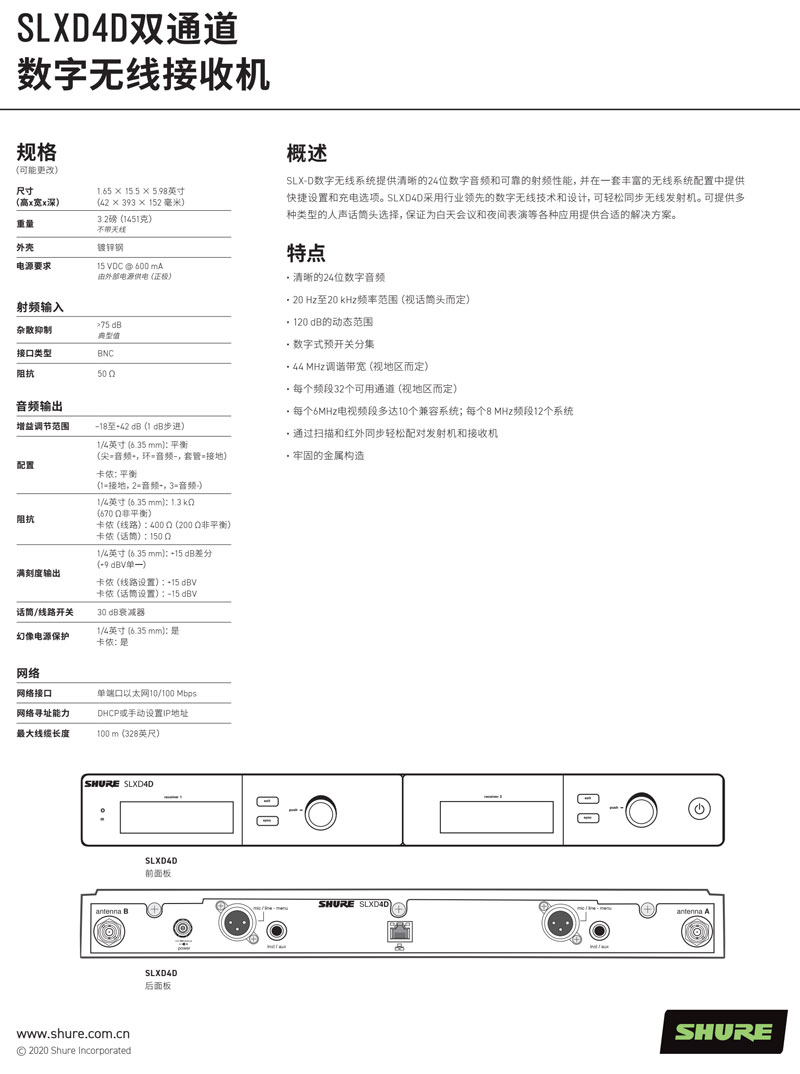

SLXD4D双通道数字无线接收机

概述

SLX-D数字无线系统提供清晰的24位数字音频和优良的射频性能，并在一套丰富的无线系统配置中提供速度适宜设置和充电选项。 SLXD4D采用行业指引的数字无线技术和设计，可轻松同步无线发射机。可提供多种类型的人声话筒头选择，保护为白天会议和夜间表演等各种应用提供合适的解决方案。

特点

清晰的24位数字音频

20 Hz至20 kHz频率范围（视话筒头而定）

120 dB的动态范围

数字式预开关分集

44 MHz调谐带宽（视地区而定）

每个频段32个可用通道（视地区而定）

每个6MHz电视频段多达10个兼容系统；每个8 MHz频段12个系统

通过扫描和红外同步轻松配对发射机和接收机

牢固的金属构造

规格（可能更改）

尺寸:（高x宽x深）1.65 × 15.5 × 5.98英寸（42 × 393 × 152 毫米）

重量：3.2磅（1451克）不带天线

外壳：镀锌钢

电源要求：15 VDC @ 600 mA 由外部电源供电（正极）

射频输入

杂散阻止：>75 dB 典型值

接口类型：BNC

阻抗：50 Ω

音频输出

增益调节范围：–18至+42 dB（1 dB步进）

配置：1/4英寸 (6.35 mm)：平衡（尖=音频+，环=音频–，套管=接地）卡侬：平衡（1=接地， 2=音频+， 3=音频-）

阻抗：1/4英寸 (6.35 mm)： 1.3 kΩ（670 Ω非平衡）

卡侬（线路）： 400 Ω（200 Ω非平衡）

卡侬（话筒）： 150 Ω

满刻度输出：1/4英寸 (6.35 mm)： +15 dB差分（+9 dBV单一）

卡侬（线路设置）： +15 dBV

卡侬（话筒设置）： –15 dBV

话筒/线路开关：30 dB衰减器

幻像电源保护：1/4英寸 (6.35 mm)：是

卡侬：是

网络

网络接口：单端口以太网10/100 Mbps

网络寻址能力：DHCP或手动设置IP地址

大的线缆长度：100 m（328英尺）

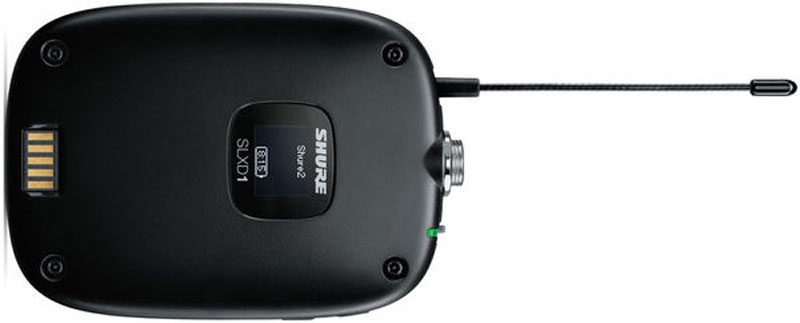

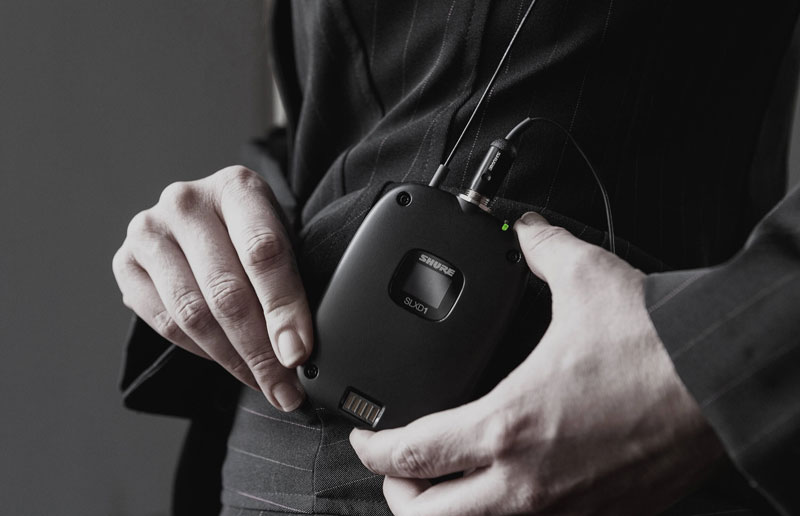

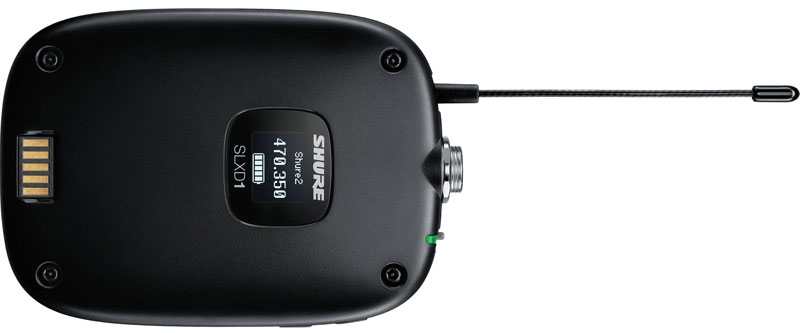

SLXD1数字无线腰包式发射机

概述

SLX-D数字无线系统提供清晰的24位数字音频和优良的射频性能，并在一套丰富的无线系统配置中提供速度适宜设置和充电选项。 SLXD1采用行业指引的数字无线技术和设计，可轻松与无线接收机同步。 TQG音频接口可保护为白天会议和夜间表演等各种应用提供合适的解决方案。

特点

清晰的24位数字音频

20 Hz至20 kHz频率范围（视话筒头而定）

120 dB的动态范围

数字式预开关分集

44 MHz调谐带宽（视地区而定）

每个频段32个可用通道（视地区而定）

每个6MHz电视频段多达10个兼容系统；每个8 MHz频段12个系统

通过扫描和红外同步轻松配对发射机和接收机

2节AA电池可持续使用长达8小时，也可选配舒尔等903可充电锂电池

TQG接口适用于各种话筒选项

性能稳定、牢固的塑料结构

规格（可能更改）

电池类型 可充电锂离子电池或1.5 V AA电池

尺寸（高x宽x深）：3.86 × 2.68 × 1.0英寸（98 × 68 × 25.5 毫米）

重量：3.1盎司（89克）

外壳：PC/ABS

音频输入

接口：4针微型公接头 (TA4M)

配置：非平衡

阻抗：1 MΩ

大的输入电平：8.2 dBV（2.57 Vrms、 7.27 Vpp）

前置放大器等效输入噪声 (EIN)：–118 dBV

射频输出

天线类型：1/4 Wave

占用带宽：<200 kHz

调制类型 舒尔口碑数字技术：电源 1 mW/10 mW

视地区而定。

见频率范围和输出功率表。

话筒选项

WL183：全指向性电容领夹式话筒

WL185：心形指向性电容领夹式话筒

WL93：全指向性微型电容话筒

MX153T：Microflex®头戴式话筒，肉色

MX153B：Microflex®头戴式话筒，黑色

SM35：心形指向性电容头戴式话筒

WB98H/C：Beta® 98H/C电容乐器话筒

WA305：1/4英寸乐器线缆

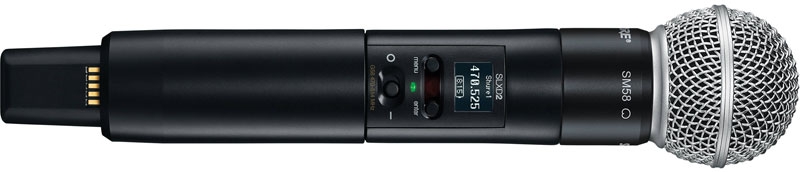

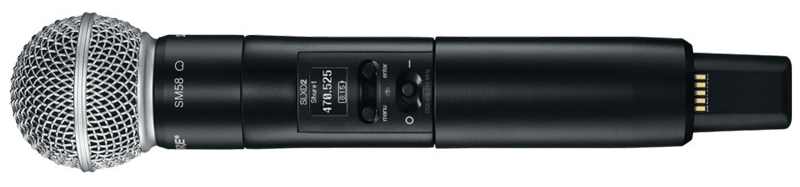

SLXD2数字无线手持式发射机

概述

SLX-D数字无线系统提供清晰的24位数字音频和优良的射频性能，并在一套丰富的无线系统配置中提供速度适宜设置和充电选项。 SLXD2采用行业指引的数字无线技术和设计，可轻松同步无线接收机。可提供多种类型的人声话筒头选择，保护为白天会议和夜间表演等各种应用提供合适的解决方案。

特点

清晰的24位数字音频

20 Hz至20 kHz频率范围（视话筒头而定）

120 dB的动态范围

数字式预开关分集

44 MHz调谐带宽（视地区而定）

每个频段32个可用通道（视地区而定）

每个6MHz电视频段多达10个兼容系统；每个8 MHz频段12个系统

通过扫描和红外同步轻松配对发射机和接收机

2节AA电池可持续使用长达8小时，也可选配舒尔等903可充电锂电池

可更换话筒头

牢固的金属构造

规格（可能更改）

电池类型 可充电锂离子电池或1.5 V AA电池

尺寸：（直径 × 长）1.46 × 6.93英寸（37.1 × 176 毫米）

重量：5.2盎司（147克）

外壳：铝

音频输入

配置：非平衡

大的输入电平：8.2 dBV（2.57 Vrms、 7.27 Vpp）注意：依话筒类型而定

射频输出

天线类型：集成式螺旋天线

占用带宽：<200 kHz

调制类型：舒尔口碑数字技术

电源：1 mW/10 mW 视地区而定。

见频率范围和输出功率表。

话筒选项

SM58® 行业标准心形指向性动圈人声话筒

Beta® 87A 超心形指向性电容人声话筒

Beta® 87C 心形指向性电容人声话筒

SM86 心形指向性电容人声话筒

KSM8 双振膜动圈人声话筒

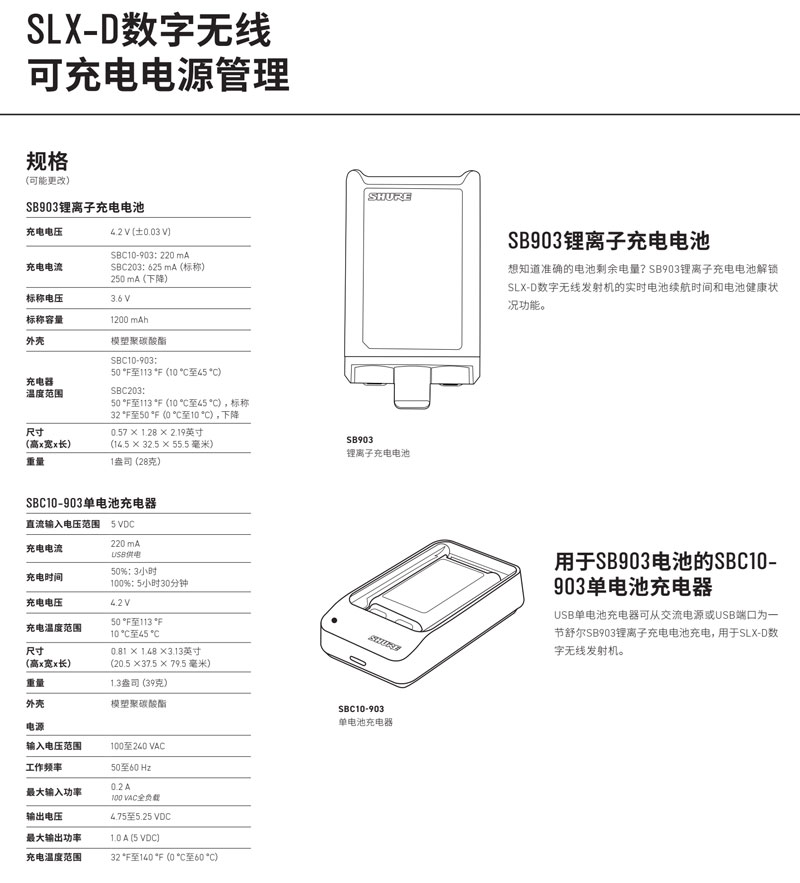

SLX-D数字无线可充电电源管理

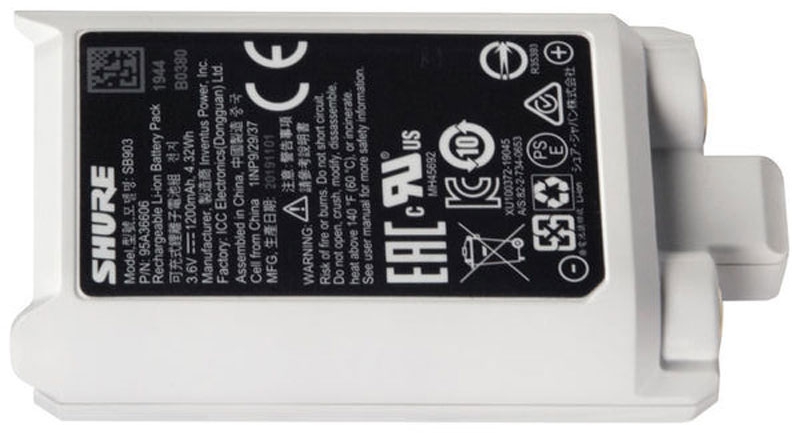

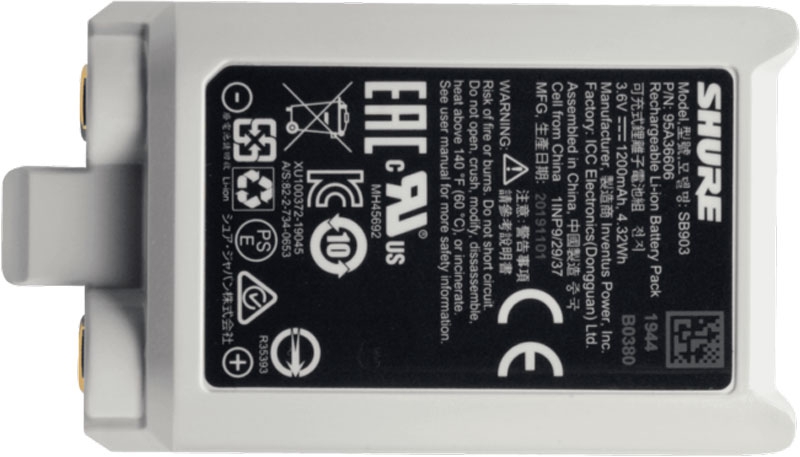

等903锂离子充电电池

想知道准确的电池剩余电量？ 等903锂离子充电电池解锁SLX-D数字无线发射机的实时电池续航时间和电池健康状况功能。

用于等903电池的等C10-903单电池充电器U等单电池充电器可从交流电源或U等端口为一节舒尔等903锂离子充电电池充电，用于SLX-D数字无线发射机。

规格（可能更改）

等903锂离子充电电池

充电电压：4.2 V (±0.03 V)

充电电流

等C10-903： 220 mA

等C203： 625 mA（标称）

250 mA（下降）

标称电压：3.6 V

标称容量：1200 mAh

外壳：模塑聚碳酸酯

充电器

温度范围

等C10-903：50 °F至113 °F（10 °C至45 °C）

等C203：50 °F至113 °F（10 °C至45 °C），标称 32 °F至50 °F（0 °C至10 °C），下降

尺寸：（高x宽x长）0.57 × 1.28 × 2.19英寸（14.5 × 32.5 × 55.5 毫米）

重量：1盎司（28克）

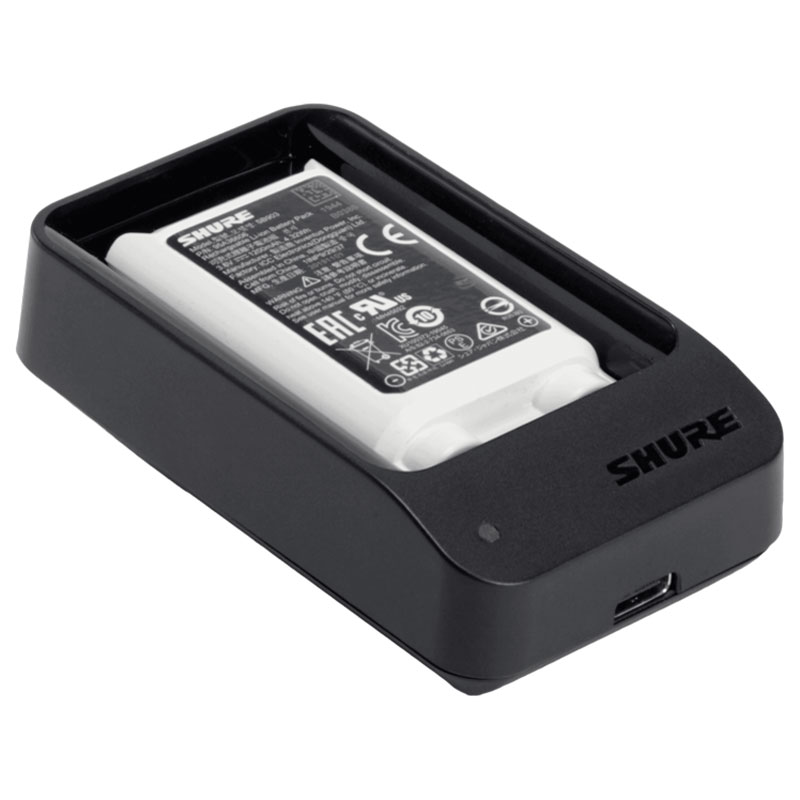

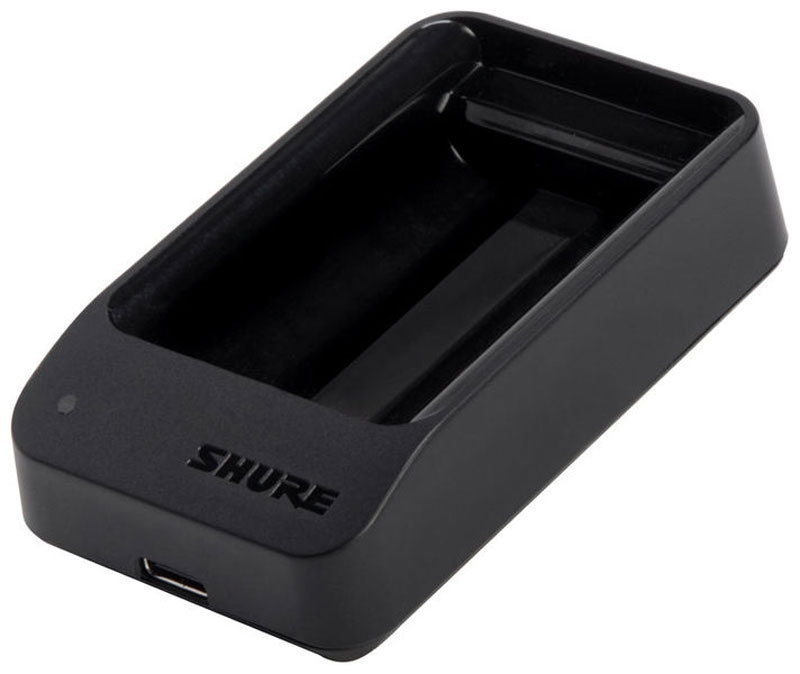

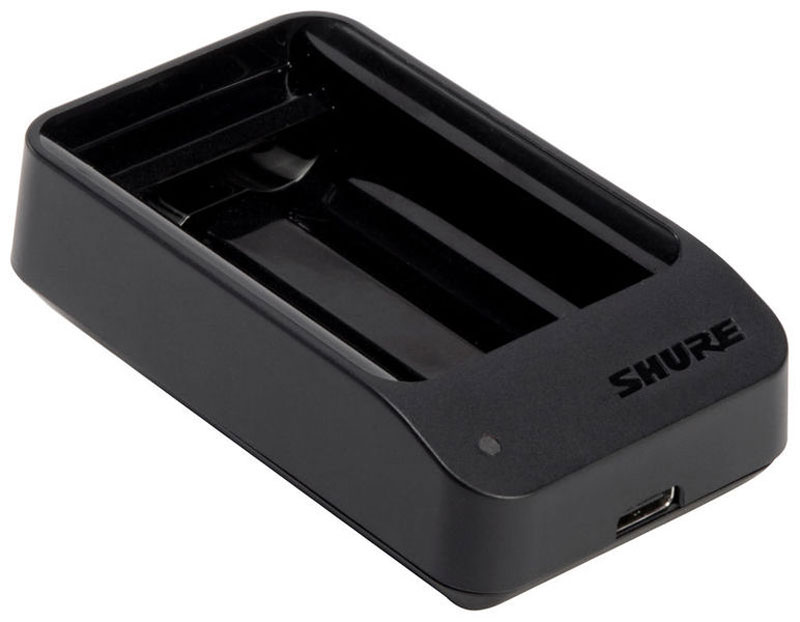

用于等903电池的等C10-903单电池充电器

U等单电池充电器可从交流电源或U等端口为一节舒尔等903锂离子充电电池充电，用于SLX-D数字无线发射机

等C10-903单电池充电器

直流输入电压范围：5 VDC

充电电流：220 mA U等供电

充电时间|：50%： 3小时

90%： 5小时30分钟

充电电压：4.2 V

充电温度范围：50 °F至113 °F  10 °C至45 °C

尺寸：（高x宽x长）0.81 × 1.48 × 3.13英寸 （20.5 × 37.5 × 79.5 毫米）

重量：1.3盎司（39克）

外壳：模塑聚碳酸酯

电源

输入电压范围：100至240 VAC

工作频率：50至60 Hz

大的输入功率：0.2 A 100 VAC全负载

输出电压：4.75至5.25 VDC

大的输出功率：1.0 A (5 VDC)

充电温度范围：32 °F至140 °F（0 °C至60 °C）

SLX-D数字无线可充电电源管理

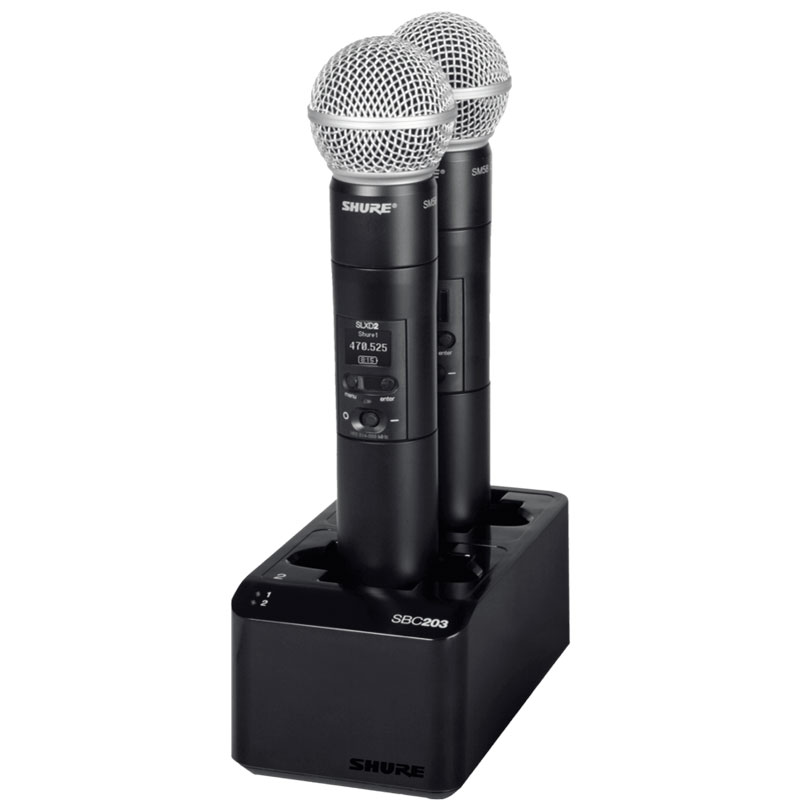

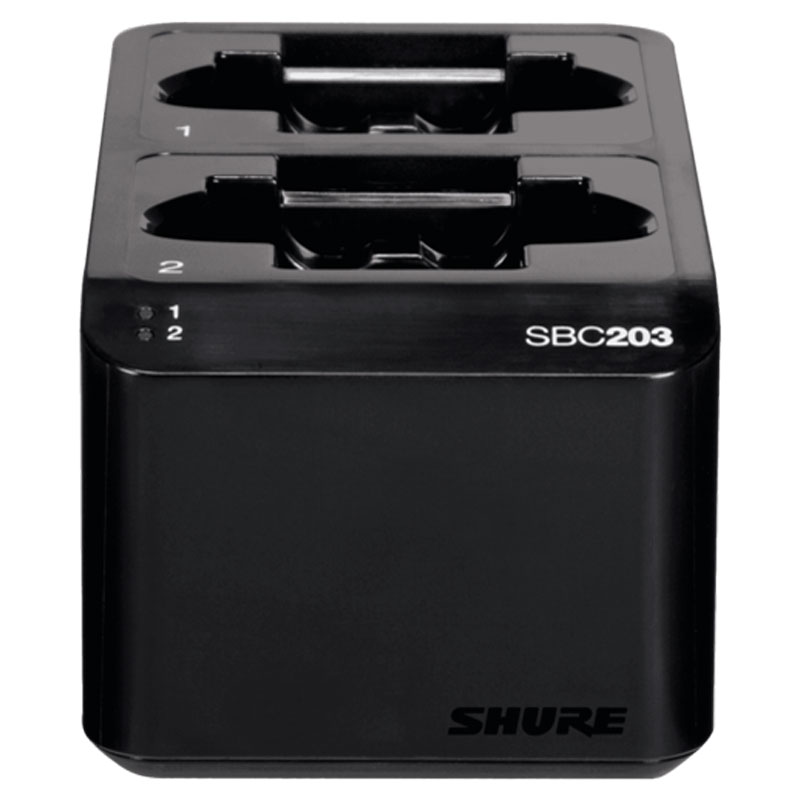

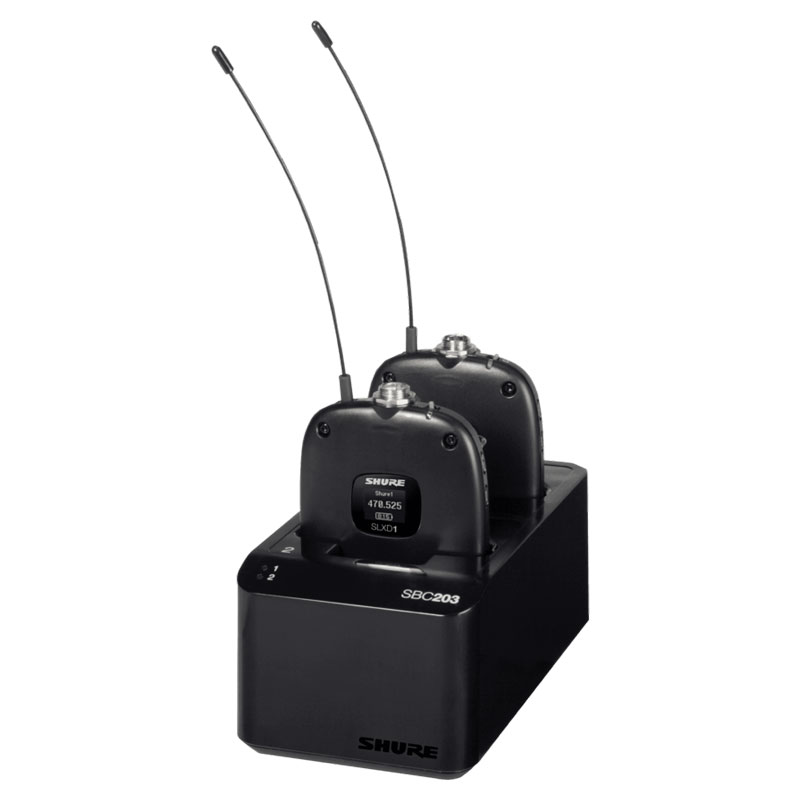

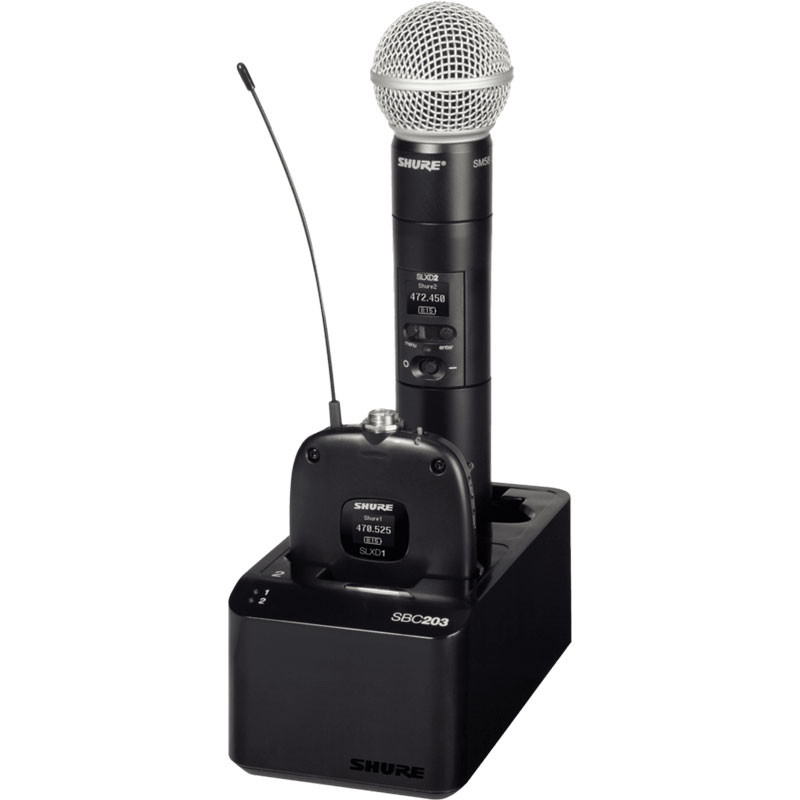

用于等903锂离子电池的等C203双单元

充电器双单元充电器适用于同时为比较多两节等903锂离子电池或SLX-D发射机的任意组合充电。

规格（可能更改）

等C203双单元充电器

充电电流：625 mA或250 mA使用其他电源，或在32 °F和50 °F（0 °C和10 °C）之间操作时使用的较低电流

充电时间：50%： 1小时15分钟  90%： 2小时30分钟

外部电源供电：等C10-U等15W或等C10-U等15WS

电源要求：5 VDC，大的3 A

电池充电温度范围：32 °F至113 °F（0 °C至45 °C）

尺寸：（高x宽x长）2.6 × 3.9 × 6.5英寸  66 × 99 × 165 毫米

重量：10.0盎司（284克）

外壳：ABS

电源

输入电压范围：100至240 VAC

工作频率：50至60 Hz

大的输入功率：100 VAC全负载下0.6 A

输出电压：4.75至5.25 VDC

大的输出功率：5 V下3.0 A

工作温度范围：32 °F至140 °F（0 °C至60 °C）
